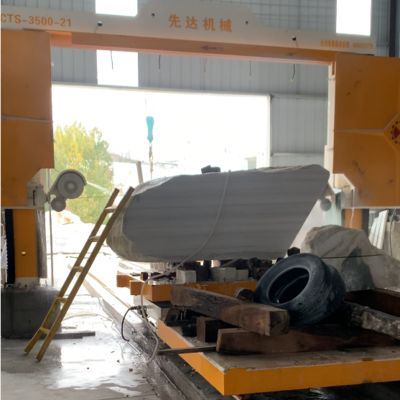

CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Mots clés: Machine à pierre
Avantage: Temps de longue durée de rendement élevé
Tension: 220V/380V
Consommation d'eau: 4m3/h
Pouvoir: 11/15kw
Hauteur de coupe: 1800/2100/2200 mm
Longueur de coupe: 3500 mm
Taille du chariot: 1800*2000mm 2000*2500mm
Mettre en évidence:

360° Rotary Table Diamond Wire Saw Machine

,

220V/380V CNC Diamond Wire-Saw Dressing Machine

,

4m3/H Water Consumption Stone Cutting Machine
Informations de base
Lieu d'origine: Jinjiang, Fujian, Chine
Nom de marque: Xianda Machinery
Certification: API, CCC, SONCAP, GOST, ISO, CE, SGS;IAF
Numéro de modèle: Les données sont fournies à l'aide de la méthode suivante:
Conditions de paiement et expédition
Détails d'emballage: Arrimage par câble métallique, adapté au transport maritime/aérien/terrestre/ferroviaire.
Délai de livraison: 1 mois
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 ensembles / an
Description de produit
Machine d'habillage de fil diamanté CNC série CTS-3500
Présentation de la machine
La CTS-3500-18/21/22FW est un centre d'habillage de fil diamanté CNC à quatre axes conçu pour le façonnage de haute précision de grands blocs de pierre. Avec 16 glissières de surface, 28 levées synchronisées à roues roulantes et une table rotative à 360°, elle habille quatre faces sans repositionnement et sculpte des arcs, des colonnes, des chiffres, des lettres ou des caractères chinois jusqu'à 3,5 m de long * 3,5 m de large * 2,2 m de haut - le tout en un seul programme.
Spécifications techniques
Paramètre Unité CTS-3500-18 CTS-3500-21 CTS-3500-22FW
Taille de traitement max. mm 3500*3000*1800 3500*3500*2100 3500*3500*2200
Taille du chariot mm 1800*2000 2000*2500 2000*2500
Poids de roulement de la table T 35 50 50
Vitesse du fil m/s 20-40 20-40 20-40
Moteur principal kW 11 15 15
Dimensions extérieures mm 9300*7200*4800 9800*7800*5600 8800*7800*5750
Poids brut kg 10200 12000 11500
Consommation d'eau m³/h 4 4 4
CNC Diamond Wire Saw Machine in operation showing precision cutting Close-up view of diamond wire saw cutting mechanism Stone block being processed on wire saw machine Detailed view of wire saw cutting head Machine control panel and interface Finished stone product from wire saw processing Machine structural components and frame Wire saw machine in factory setting Technical details of wire saw mechanism
Mouvement et fonctions à quatre axes
  • Axe X - longitudinal de la table (longueur du bloc)
  • Axe Y - transversal de la poutre (largeur du bloc)
  • Axe Z - levée verticale de la tête (hauteur du bloc)
  • Axe C - rotation de la table à 360° (cylindre continu ou habillage à quatre faces)
Résultat: sculpture 3D réelle, colonne à 360°, habillage à quatre côtés ou panneau de façade incurvé sans repositionnement.
Galerie d'applications
  • Colonnes à 360°
  • Dalles d'arc - revêtement mural incurvé, façades de colonnes
  • Chiffres et lettres - signalisation 3D, pierres d'adresse
  • Caractères chinois - monuments artistiques
  • Habillage à quatre côtés - équarrissage de blocs de monuments
  • Bordures incurvées - bords de route à rayon
Matériaux: granit, marbre, quartzite, basalte, pierre reconstituée.
Flux de travail (1 opérateur)
  1. Charger le bloc sur la table rotative (chariot élévateur ou ventouse)
  2. Importer le fichier CAO (.dxf, .stp) ou utiliser l'assistant à l'écran
  3. Sélectionner la vitesse du fil et les passes - cliquer sur START
  4. La machine coupe automatiquement - la table tourne ou la tête se déplace selon le programme
  5. Décharger la pièce finie - prête pour le polissage ou l'installation directe
Emballage, livraison et garantie
  • Caisse d'exportation: arrimage par câble métallique, adapté au transport maritime/aérien/terrestre/ferroviaire
  • Livraison: 30 jours (en stock) / 40 jours (couleur personnalisée)
  • Garantie: 12 mois pour les pièces
  • Installation: guide vidéo + assistance à distance ; service sur site en option
  • Pièces de rechange: expédition sous 48h depuis l'entrepôt régional
