Machine à scie à fil diamant CNC à 4 axes avec table servo-rotative à 360°, glissement de 16 surfaces et ascenseur de 28 roues roulantes pour la coupe de pierre de précision

Discovery 4 (Plus) – Scie à fil diamanté CNC 4 axes ultime

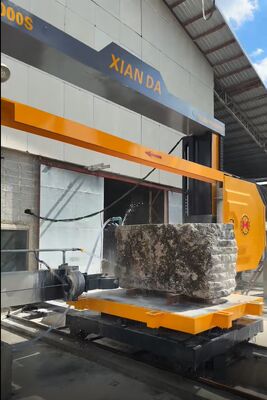

La Discovery 4-2500SA/3000SA représente le modèle phare de la technologie des scies à fil diamanté CNC. Ce centre de coupe numérique à quatre axes entièrement numérique est doté d'une table servo-rotative à 360°, de glissières à 16 surfaces et de 28 ascenseurs synchrones à roues qui permettent la découpe de précision d'arcs, de colonnes, de lettres, de caractères chinois et de pierres tombales jusqu'à 3 m * 3 m * 1,5 m en un seul programme, offrant des surfaces de qualité miroir.

Avantages clés

• Table servo-rotative à 360° : Coupe des cylindres à 360°, dressage sur quatre faces et reliefs 3D sans repositionnement
• Glissière à 16 surfaces + 28 rouleaux : Jeu nul, capacité de charge de 20 tonnes, guidage du fil sans vibrations
• Boîte de vitesses étanche de type S : Scellée contre la boue, triple durée de vie de la boîte de vitesses
• Moteur à aimant permanent de 15 kW : Couple constant à 20-40 m/s, économie d'énergie de 15 %
• Renforcement du cadre Plus : Absorbe les charges de 20 tonnes pour une stabilité supérieure

Aperçu de la machine

Aperçu de la machine

Table servo-rotative à 360°

Glissière à 16 surfaces

Système de levage à 28 roues

Boîte de vitesses étanche

Moteur PM 15 kW

Renforcement du cadre

Spécifications du modèle

Les deux modèles sont équipés d'une vitesse de fil de 20-40 m/s, d'un moteur à aimant permanent de 15 kW et d'un système d'eau de 3 m³/h.

Système de mouvement à quatre axes

• Axe X – Longitudinal de la table (longueur du bloc)
• Axe Y – Transversal de la traverse (largeur du bloc)
• Axe Z – Levage vertical de la tête (hauteur du bloc)
• Axe C – Rotation servo-pilotée à 360° (cylindre continu ou dressage sur quatre faces)

Cette configuration permet la sculpture 3D réelle, les colonnes à 360°, le dressage sur quatre faces ou les panneaux de façade incurvés sans repositionnement.

Capacités d'application

• Colonnes à 360° – Ø300-2200 mm, complètes ou en tonneau

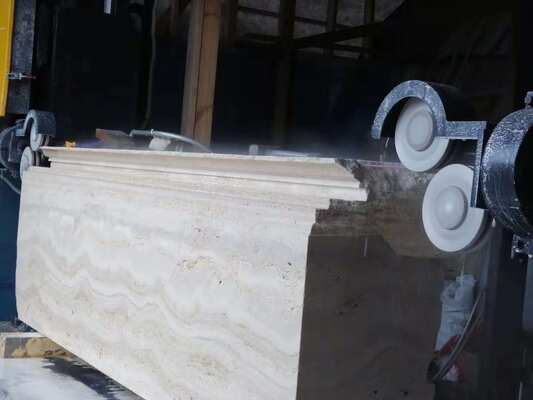

• Dalles d'arc – revêtements muraux incurvés, façades de colonnes
• Chiffres et lettres – signalisation 3D, pierres d'adresse
• Caractères chinois – monuments artistiques
• Pierres tombales – pierres tombales façonnées, bordures incurvées
• Dressage sur quatre faces – équarrissage de blocs de 20 tonnes

Matériaux compatibles : granit, marbre, quartzite, basalte, pierre reconstituée.
